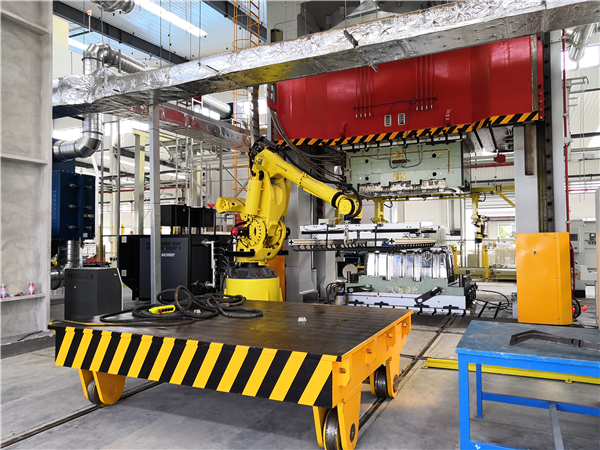

復(fù)合材料SMC/BMC的成型溫度一般在135-155℃，具體的溫度需要根據(jù)溫度視產(chǎn)品材料變化和現(xiàn)場模壓參數(shù)會有輕微不同，今天介紹SMC/BMC模具加熱主要的2種方法。

 一般上下模具控制溫度接近，避免固化不良現(xiàn)象粘模具，引發(fā)產(chǎn)品翹曲等不良因素造成的廢品。對于單個模腔而言，溫度范圍要控制在±5℃，為了讓模具容易開，合和零件的取出，上模具的溫度要比下模具的溫度高5℃。

復(fù)合材料SMC模溫機(jī)加熱方式主要有兩種:

1.電加熱 電加熱是電加熱管直接加熱，其優(yōu)點(diǎn)是便宜，但是缺點(diǎn)是模具溫度表面不均勻，加熱管容易損壞。

2.導(dǎo)熱油加熱。熱流管路易于分布，溫度均勻穩(wěn)定，但是對車間環(huán)境有一定的污染，導(dǎo)熱油漏在地上。油加熱設(shè)備要能實(shí)現(xiàn)內(nèi)循環(huán)，避免過多外部連接，新模要保證管路內(nèi)鉆削加工的金屬碎屑清理干凈，油路的布局設(shè)計(jì)，建立在確保模具在4小時(shí)內(nèi)達(dá)到并保持在工藝溫度范圍內(nèi)，一般模具廠家設(shè)計(jì)管路間距在70-90mm之間。

 以上電加熱和導(dǎo)熱油加熱就是復(fù)合材料SMC/BMC模具加熱常用方式。歐能機(jī)械專注復(fù)合材料工藝控溫，根據(jù)工藝需求不同可以選擇不同溫度的溫控備。 聯(lián)系電話：400-000-9261,151 9595 6304.

文章來自：歐能機(jī)械 m.bjlmq.com
